混响室测试技术及其仿真

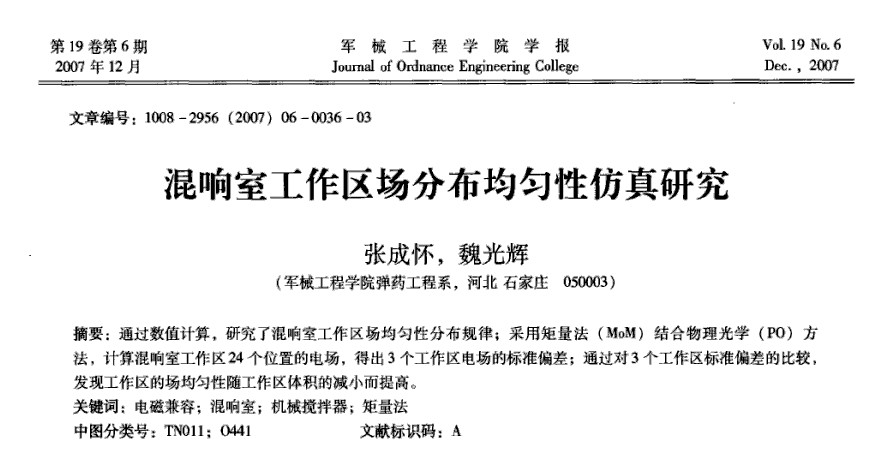

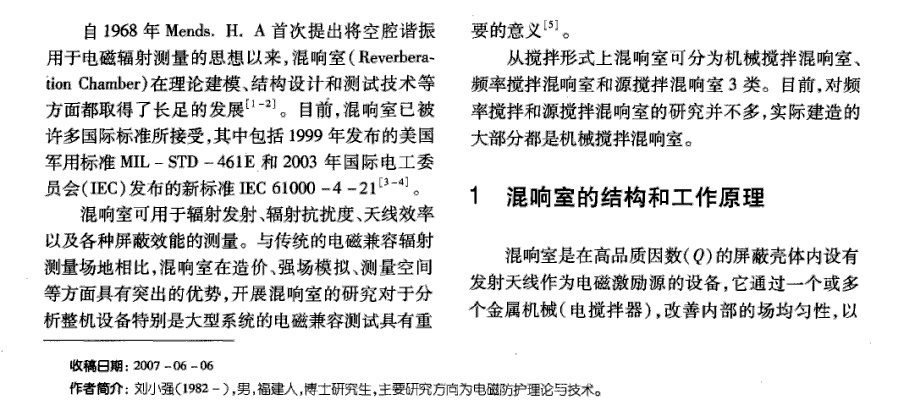

混响室工作区场分布均匀性仿真研究








项目：XS电波混响室计算机仿真设计和算法集成
查新机构：科学技术部西南信息中心查新中心


查新项目的科学技术要点：（如项目的技术特征、结构、生产工艺、配方成份等）

① 电波混响室计算机辅助设计和仿真的目的，是对混响室内场强和功率密度的分布和动态变化进行精确地分析和仿真，并能指导混响室的设计与建造。

② 作为一种新型的EMC（Electro Magnetic Compatibility电磁兼容）测试场地，混响室广泛应用于辐射抗扰度（EMS—Electro Magnetic Susceptibility）、辐射干扰（EMI—Electro Magnetic Interference）、屏蔽效能（SE—Shielding Effectiveness），天线效率（AE—Antenna Efficiency）等测试，特别对大型被测设备（EUT—Equipment Under Test）如汽车、飞机、坦克等系统。

③ 电波混响室的电磁场状态（适用频段、场均匀性、各向同性、随机极化等）均与电波混响室的三维空间尺寸、使用要求、搅拌器的设计以及屏蔽方式有关。计算机辅助设计和仿真可以极大地节省设计费用、提高设计效率、尽最大可能减少因设计失误造成的损失。

④ 对结构复杂的电磁技术采用多种计算方法，对低频关键部位使用矩量法，对高频电大的平面或曲面，使用几何光学和均匀绕射理论法，根据不同需要采用不同方法，进行快速、精确的电磁计算。使复杂结构和运动体，不规则测试设备、混响室的建模和电磁工程算法等数据，以事实直观的结果显示。







项目：宽带吸收电磁波人造宝石及材料的制造方法

查新机构：科学技术部西南信息中心查新中心



查新项目的科学技术要点：（如项目的技术特征、结构、生产工艺、配方成份等）

① 传统的天然宝石，人造宝石，都是经过人工雕琢，加工后制成专供人们生活，提供精神与文化享受的各种饰物及把玩。本项目以独具配方，精密工艺制成的人造尖晶宝石（亦称磁铅石），不但具有天然宝石及人造宝石的精美，并具有较强的吸收有害电磁辐射，防止电磁污染，保护人体健康的功能。

② 天然宝石的结构一般都属于晶体结构，而具有吸收电磁波功能的各种氧化物的合成体，也属于晶体结构及尖晶石或磁铅石。

③ 将电磁波吸波材料制成具备宝石的特性（精美、硬质、无毒、耐磨、抗腐蚀、致密、可加工），同时又具备吸波功能。

④ 采用氧化物陶瓷工艺，经高温烧结，固相反应，合成尖晶石，具有宝石的特性，硬度：7.5-8.0级，密度5.38g/cm3，经打磨、抛光后显示人造黑亮宝石之光美。

⑤ 以铁、镍、铜、锌的氧化物，人工的方法合成尖晶石，并在主配方中的Fe2O3，采用鲁斯纳化法工艺制作，通过混合、预烧、粉碎、造粒、成型、烧结、测试工艺，保证材料有较强的吸波性能和展宽吸波频段的作用，制备出吸收频段在30MHz～3GHz宽带范围达到18d B，具有强力吸收电磁吸波性能的人造宝石。
